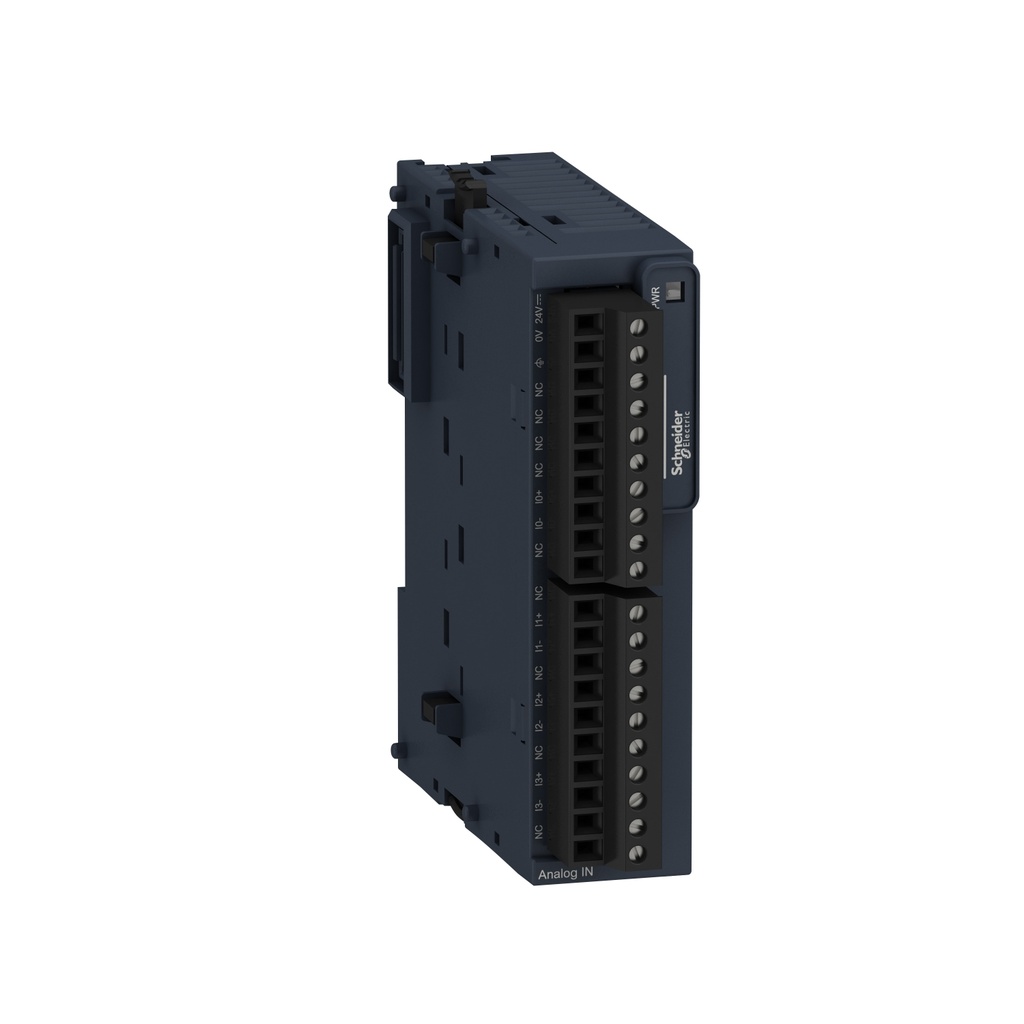

SCHNEIDER TM3AI4 MODULO TM3 4 ENTRADAS ANALOGICAS

Módulo de Entrada Analógica Schneider Electric Modicon TM3 – 4 Canales

Módulo de expansión de entradas analógicas para PLCs Modicon, diseñado para lectura precisa de señales de proceso en entornos industriales exigentes.

Compatibilidad:

Compatible con controladores Modicon M221, M241, M251 y M262.

Características principales:

• Modelo: TM3AI4
• Cantidad de entradas analógicas: 4 canales
• Tipos de señales admitidas:
  • Corriente: 0–20 mA, 4–20 mA
  • Tensión: 0–10 V, -10–10 V
• Resolución:
  • 12 bits (11 bits + signo para señales bipolares)
• Conversión rápida: 1 ms + 1 ms/canal + ciclo del controlador
• Precisión:
  • ±0,1 % FS a 25 °C
  • ±1 % FS general
  • Repetibilidad: ±0,5 %
  • No linealidad: ±0,2 %
• Valor mínimo detectable (LSB):
  • 2,44 mV (0–10 V)
  • 4,88 mV (±10 V)
  • 4,88 μA (0–20 mA)
  • 3,91 μA (4–20 mA)

Construcción y conexión:

• Conexión eléctrica: Bornero de tornillo extraíble (10 x 1.5 mm², paso 3,81 mm)
• Alimentación:
  • 24 V CC (20,4–28,8 V)
  • 35–45 mA a 5 V CC vía conector de bus
• Aislamiento:
  • 1500 V CA (entrada a fuente)
  • 500 V CA (entrada a lógica)

Montaje y dimensiones:

• Montaje: Carril DIN TH35 o panel (con accesorios)
• Dimensiones: 90 x 70 x 23,6 mm (alto x prof. x ancho)
• Peso: 0,11 kg
• Grado de protección: IP20

Condiciones ambientales:

• Temperatura de operación:
  • Horizontal: -10 a 55 °C
  • Vertical: -10 a 35 °C
• Almacenamiento: -25 a 70 °C
• Humedad: 10–95 %, sin condensación
• Altitud:
  • Operativa: hasta 2000 m
  • Almacenamiento: hasta 3000 m
• Vibraciones y golpes:
  • Hasta 3 gn (DIN)
  • Golpes: 15 gn / 11 ms
• Inmunidad EMC: Cumple con IEC 61000-4 (descargas, campos EM, transitorios, etc.)

Certificaciones y normativas:

• Normas: IEC 61131-2
• Certificaciones: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
• Emisión electromagnética: Conforme a IEC 55011 clase A
