  2. SIEMENS 6ES7322-1BF01-0AA0 S7-300, módulo de salidas digitales SM 322, aislado galvánicamente, 8 DO, DC 24V, 2A

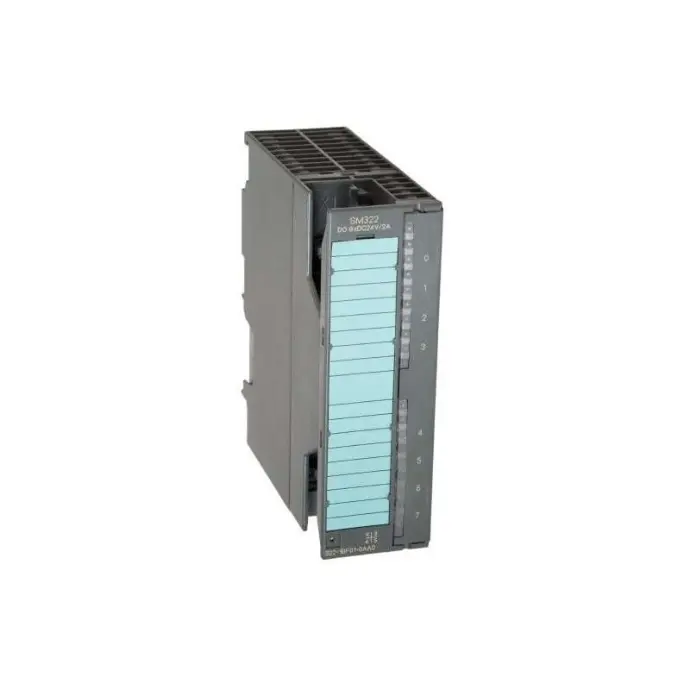

SIEMENS 6ES7322-1BF01-0AA0 S7-300, módulo de salidas digitales SM 322, aislado galvánicamente, 8 DO, DC 24V, 2A

https://www.sisatec.com.ar/web/image/product.template/101/image_1920?unique=1c12bf8

$ 1.059.200,00 1059200.0 ARS $ 1.059.200,00

$ 1.059.200,00

Consúltenos por este producto

  • Marca

Esta combinación no existe.

Contáctenos
Marca: SIEMENS

Términos y condiciones
Garantía de devolución de 30 días
Envío: Consultar

El módulo Siemens 6ES7322-1BF01-0AA0 forma parte de la serie SIMATIC S7-300. El módulo cuenta con 8 salidas digitales aisladas galvánicamente, 24 V DC y 2 A. Ideal para aplicaciones de automatización industrial que requieren control fiable y preciso de cargas digitales en entornos industriales exigentes.

Tensión de alimentación
Tensión de carga L+ ● Valor nominal (DC) 24 V
● Rango admisible, límite inferior (DC) 20,4 V
● Rango admisible, límite superior (DC) 28,8 V
Intensidad de entrada
de la tensión de carga L+ (sin carga) máx. 60 mA
de bus de fondo 5 V DC, máx. 40 mA
Pérdidas
Pérdidas, típ. 6,8 W
Salidas digitales
Número de salidas 8
Protección contra cortocircuito Sí; electrónica
Umbral de respuesta, típ. 3 A
Limitación de la sobretensión inductiva de corte a L+ (-48 V)
Ataque de una entrada digital Sí
Poder de corte de las salidas
con carga tipo lámpara, máx. 10 W
Rango de resistencia de carga
Límite inferior 12 Ω
Límite superior 4 kΩ
Tensión de salida
para señal "1", mín. L+ (-0,8 V)
Intensidad de salida
para señal "1" valor nominal 2 A
para señal "1" rango admisible para 0 a 40 °C, mín. 5 mA
para señal "1" rango admisible para 0 a 40 °C, máx. 2,4 A
para señal "1" rango admisible para 40 a 60 °C, mín. 5 mA
para señal "1" rango admisible para 40 a 60 °C, máx. 2,4 A
para señal "1" intensidad de carga mínima 5 mA
para señal "0" intensidad residual, máx. 0,5 mA
Retardo a la salida con carga resistiva
"0" a "1", máx. 100 μs
"1" a "0", máx. 500 μs
Conexión en paralelo de dos salidas
para aumentar la potencia No
para control redundante de una carga Sí
Frecuencia de conmutación
con carga resistiva, máx. 100 Hz
con carga inductiva, máx. 0,5 Hz
con carga inductiva (según IEC 60947-5-1, DC13), máx. 0,5 Hz
con carga tipo lámpara, máx. 10 Hz
Corriente total de salidas (por grupo)
Posición de montaje horizontal
— hasta 40 °C, máx. 4 A
— hasta 60 °C, máx. 4 A
Posición de montaje vertical
— hasta 40 °C, máx. 4 A
Longitud del cable
apantallado, máx. 1 000 m
no apantallado, máx. 600 m
Alarmas/diagnósticos/información de estado
Alarmas No
Función de diagnóstico No
Alarmas ● Alarma de diagnóstico No
Diagnósticos ● Rotura de hilo No
● Cortocircuito No
● Actuación fusible No
● Falta tensión de carga No
LED señalizador de diagnóstico ● Tensión nominal de carga PWR (verde) No
● Fusible OK FSG (verde) No
● Señalizador de estado salida digital (verde) Sí; por canal
Aislamiento galvánico
Aislamiento galvánico módulos de S digitales
● entre los canales Sí
● entre los canales, en grupos de 4
● entre los canales y bus de fondo Sí; Optoacoplador
Aislamiento
Aislamiento ensayado con 500 V DC
Sistema de conexión
Conector frontal requerido 20 polos
Dimensiones
Ancho 40 mm
Altura 125 mm
Profundidad 120 mm
Pesos
Peso, aprox. 190 g
