- SIEMENS 6ES7322-1BF01-0AA0 S7-300, módulo de salidas digitales SM 322, aislado galvánicamente, 8 DO, DC 24V, 2A

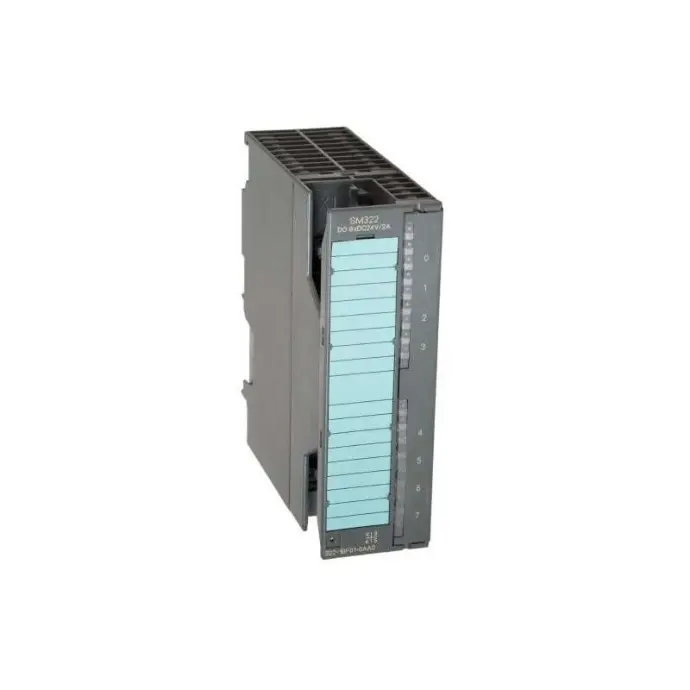

SIEMENS 6ES7322-1BF01-0AA0 S7-300, módulo de salidas digitales SM 322, aislado galvánicamente, 8 DO, DC 24V, 2A
https://www.sisatec.com.ar/shop/siemens-6es7322-1bf01-0aa0-s7-300-modulo-de-salidas-digitales-sm-322-aislado-galvanicamente-8-do-dc-24v-2a-101 https://www.sisatec.com.ar/web/image/product.template/101/image_1920?unique=2bd45d0| Marca: SIEMENS |
Términos y condiciones
Garantía de devolución de 30 días
Envío: Consultar
El módulo Siemens 6ES7322-1BF01-0AA0 forma parte de la serie SIMATIC S7-300. El módulo cuenta con 8 salidas digitales aisladas galvánicamente, 24 V DC y 2 A. Ideal para aplicaciones de automatización industrial que requieren control fiable y preciso de cargas digitales en entornos industriales exigentes.
| Tensión de alimentación | |
|---|---|
| Tensión de carga L+ | ● Valor nominal (DC) 24 V |
| ● Rango admisible, límite inferior (DC) 20,4 V | |
| ● Rango admisible, límite superior (DC) 28,8 V | |
| Intensidad de entrada | |
| de la tensión de carga L+ (sin carga) | máx. 60 mA |
| de bus de fondo | 5 V DC, máx. 40 mA |
| Pérdidas | |
| Pérdidas, típ. | 6,8 W |
| Salidas digitales | |
| Número de salidas | 8 |
| Protección contra cortocircuito | Sí; electrónica |
| Umbral de respuesta, típ. | 3 A |
| Limitación de la sobretensión inductiva de corte | a L+ (-48 V) |
| Ataque de una entrada digital | Sí |
| Poder de corte de las salidas | |
| con carga tipo lámpara, máx. | 10 W |
| Rango de resistencia de carga | |
| Límite inferior | 12 Ω |
| Límite superior | 4 kΩ |
| Tensión de salida | |
| para señal "1", mín. | L+ (-0,8 V) |
| Intensidad de salida | |
| para señal "1" valor nominal | 2 A |
| para señal "1" rango admisible para 0 a 40 °C, mín. | 5 mA |
| para señal "1" rango admisible para 0 a 40 °C, máx. | 2,4 A |
| para señal "1" rango admisible para 40 a 60 °C, mín. | 5 mA |
| para señal "1" rango admisible para 40 a 60 °C, máx. | 2,4 A |
| para señal "1" intensidad de carga mínima | 5 mA |
| para señal "0" intensidad residual, máx. | 0,5 mA |
| Retardo a la salida con carga resistiva | |
| "0" a "1", máx. | 100 μs |
| "1" a "0", máx. | 500 μs |
| Conexión en paralelo de dos salidas | |
| para aumentar la potencia | No |
| para control redundante de una carga | Sí |
| Frecuencia de conmutación | |
| con carga resistiva, máx. | 100 Hz |
| con carga inductiva, máx. | 0,5 Hz |
| con carga inductiva (según IEC 60947-5-1, DC13), máx. | 0,5 Hz |
| con carga tipo lámpara, máx. | 10 Hz |
| Corriente total de salidas (por grupo) | |
| Posición de montaje horizontal | |
| — hasta 40 °C, máx. | 4 A |
| — hasta 60 °C, máx. | 4 A |
| Posición de montaje vertical | |
| — hasta 40 °C, máx. | 4 A |
| Longitud del cable | |
| apantallado, máx. | 1 000 m |
| no apantallado, máx. | 600 m |
| Alarmas/diagnósticos/información de estado | |
| Alarmas | No |
| Función de diagnóstico | No |
| Alarmas | ● Alarma de diagnóstico No |
| Diagnósticos | ● Rotura de hilo No |
| ● Cortocircuito No | |
| ● Actuación fusible No | |
| ● Falta tensión de carga No | |
| LED señalizador de diagnóstico | ● Tensión nominal de carga PWR (verde) No |
| ● Fusible OK FSG (verde) No | |
| ● Señalizador de estado salida digital (verde) Sí; por canal | |
| Aislamiento galvánico | |
| Aislamiento galvánico módulos de S digitales | |
| ● entre los canales | Sí |
| ● entre los canales, en grupos de | 4 |
| ● entre los canales y bus de fondo | Sí; Optoacoplador |
| Aislamiento | |
| Aislamiento ensayado con | 500 V DC |
| Sistema de conexión | |
| Conector frontal requerido | 20 polos |
| Dimensiones | |
| Ancho | 40 mm |
| Altura | 125 mm |
| Profundidad | 120 mm |
| Pesos | |
| Peso, aprox. | 190 g |
