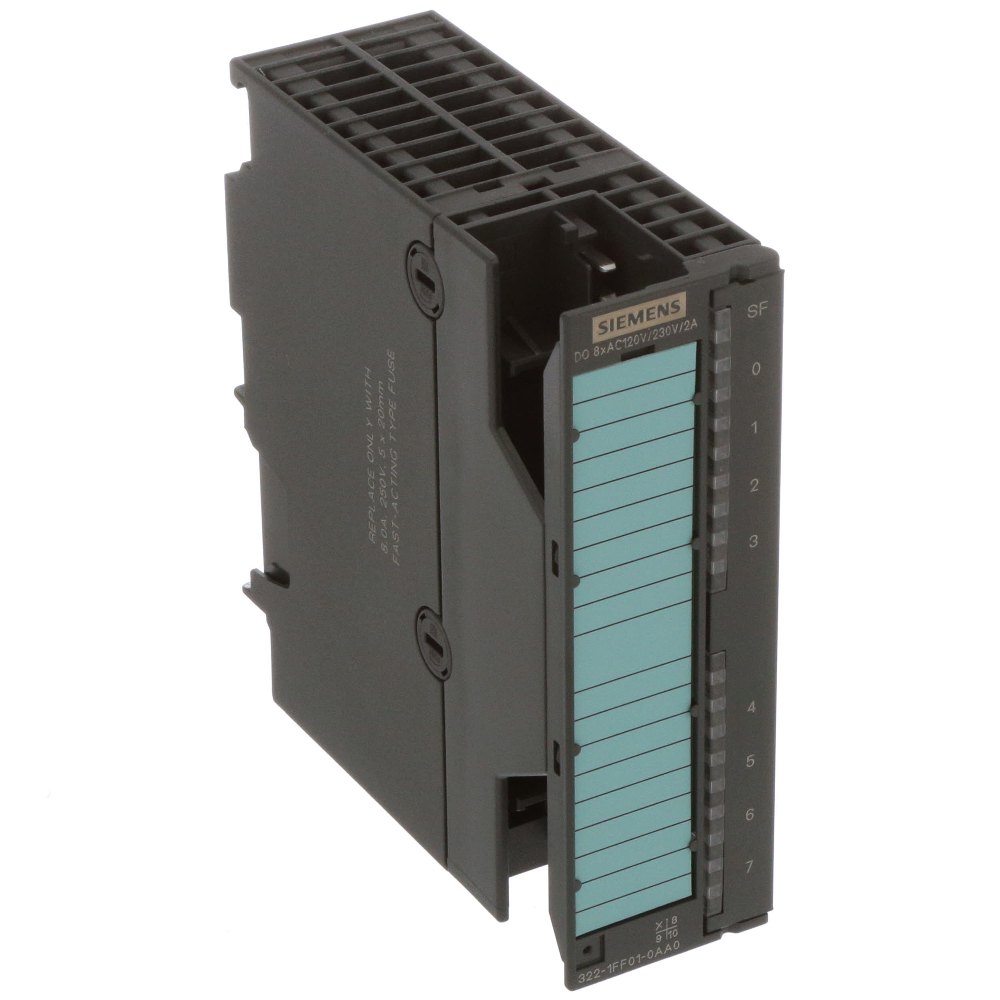

  2. SIEMENS 6ES7322-1FF01-0AA0 S7-300, módulo de salidas digitales SM 322, aislado galvánicamente, 8 DO, 120/230 V AC, 1 A

SIEMENS 6ES7322-1FF01-0AA0 S7-300, módulo de salidas digitales SM 322, aislado galvánicamente, 8 DO, 120/230 V AC, 1 A

https://www.sisatec.com.ar/web/image/product.template/102/image_1920?unique=71dc0f6

$ 1.428.900,00 1428900.0 ARS $ 1.428.900,00

$ 1.428.900,00

Consúltenos por este producto

  • Marca

Esta combinación no existe.

Contáctenos
Marca: SIEMENS

Términos y condiciones
Garantía de devolución de 30 días
Envío: Consultar

El módulo Siemens 6ES7322-1FF01-0AA0 es un avanzado módulo de salida digital SM 322 para el sistema SIMATIC S7-300, con 8 salidas digitales aisladas galvánicamente, diseñado para operar con 120/230 V AC y 1 A. Este módulo ofrece protección robusta y diagnósticos avanzados, ideal para aplicaciones de automatización industrial que requieren control fiable de cargas en entornos exigentes.

Tensión de alimentación
Tensión de carga L1 ● Valor nominal (AC) 230 V; 120/230 V AC
● Rango admisible, límite inferior (AC) 93 V
● Rango admisible, límite superior (AC) 264 V
● Rango admisible de frecuencia, límite inferior 47 Hz
● Rango admisible de frecuencia, límite superior 63 Hz
Intensidad de entrada
de la tensión de carga L1 (sin carga) máx. 2 mA
de bus de fondo 5 V DC, máx. 100 mA
Pérdidas
Pérdidas, típ. 8,6 W
Salidas digitales
Número de salidas 8
Protección contra cortocircuito Sí; Fusible 8 A, 250 V; por grupo
Intensidad necesaria para corte del fusible, mín. 40 A
Tiempo de respuesta, máx. 300 ms
Ataque de una entrada digital Sí
Tamaño del arrancador de motor según NEMA, máx. 5 según NEMA
Fusibles de repuesto 8 A/rápido
Interruptor al paso por cero Sí; máx. 60 V
Poder de corte de las salidas
con carga tipo lámpara, máx. 50 W
Tensión de salida
para señal "1", mín. L1 (-1,5 V)
para señal "1" (con intensidad máxima), mín. L1 (-1,5 V)
para señal "1" (con intensidad mínima), mín. L1 (-8,5 V)
Intensidad de salida
para señal "1" valor nominal 2 A
para señal "1" rango admisible para 0 a 40 °C, mín. 10 mA
para señal "1" rango admisible para 0 a 40 °C, máx. 2 A
para señal "1" rango admisible para 40 a 60 °C, mín. 10 mA
para señal "1" rango admisible para 40 a 60 °C, máx. 1 A
para señal "1" intensidad de carga mínima 10 mA
para señal "1" intensidad de choque permitida, máx. 20 A; máx. 1 ciclo AC
para señal "0" intensidad residual, máx. 2 mA
Retardo a la salida con carga resistiva
"0" a "1", máx. 1 ciclo AC
"1" a "0", máx. 1 ciclo AC
Conexión en paralelo de dos salidas
para aumentar la potencia No
para control redundante de una carga Sí
Frecuencia de conmutación
con carga resistiva, máx. 10 Hz
con carga inductiva, máx. 0,5 Hz
con carga inductiva (según IEC 60947-5-1, AC15), máx. 0,5 Hz
con carga tipo lámpara, máx. 1 Hz
Corriente total de salidas (por grupo)
Posición de montaje horizontal
— hasta 40 °C, máx. 4 A
— hasta 60 °C, máx. 2 A
Posición de montaje vertical
— hasta 40 °C, máx. 2 A
Longitud del cable
apantallado, máx. 1 000 m
no apantallado, máx. 600 m
Alarmas/diagnósticos/información de estado
Alarmas No
Función de diagnóstico Sí; El fusible se ha disparado o falta tensión de carga
Alarmas ● Alarma de diagnóstico No
Diagnósticos ● Rotura de hilo No
● Cortocircuito No
● Actuación fusible Sí
● Falta tensión de carga Sí
LED señalizador de diagnóstico
Tensión nominal de carga PWR (verde) presente Sí
Fusible OK FSG (verde) Sí
Fallo agrupado SF (rojo) Sí
Señalizador de estado salida digital (verde) Sí
Aislamiento galvánico
Aislamiento galvánico módulos de S digitales
● entre los canales Sí
● entre los canales, en grupos de 4
● entre los canales y bus de fondo Sí; Optoacoplador
Aislamiento
Aislamiento ensayado con 1500 V AC
Sistema de conexión
Conector frontal requerido 20 polos
Dimensiones
Ancho 40 mm
Altura 125 mm
Profundidad 120 mm
Pesos
Peso, aprox. 275 g
