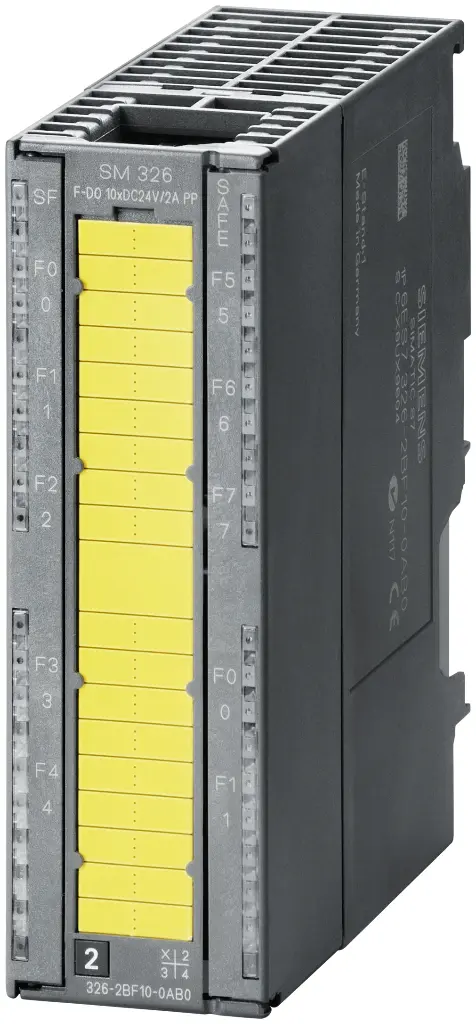

| Tensión de alimentación |
Valor nominal (DC) 24 V; 1L+ |
| Protección contra inversión de polaridad |
Sí |
| Tensión de carga L+ |
Valor nominal (DC) 24 V; 2L+, 3L+ |
| Protección contra inversión de polaridad |
No |
| Intensidad de entrada |
de la tensión de alimentación 1L+, máx. 100 mA
de la tensión de carga 2L+ (sin carga), máx. 100 mA
de la tensión de carga 3L+ (sin carga), máx. 100 mA
de bus de fondo 5 V DC, máx. 100 mA
|
| Pérdidas |
Pérdidas, típ. 6 W |
| Salidas digitales |
Número de salidas 10 |
| Protección contra cortocircuito |
Sí |
| Poder de corte de las salidas |
con carga tipo lámpara, máx. 5 W |
| Tensión de salida |
para señal "1", mín. L+ (-1,0 V) |
| Intensidad de salida |
para señal "1" valor nominal 2 A
para señal "1" rango admisible para 0 a 40 °C, mín. 7 mA
para señal "1" rango admisible para 0 a 40 °C, máx. 2,4 A
para señal "1" rango admisible para 40 a 60 °C, mín. 7 mA
para señal "1" rango admisible para 40 a 60 °C, máx. 2,4 A
para señal "0" intensidad residual, máx. 0,5 mA
|
| Frecuencia de conmutación |
con carga resistiva, máx. 25 Hz
con carga inductiva, máx. 25 Hz
con carga tipo lámpara, máx. 10 Hz
|
| Corriente total de salidas (por grupo) |
Posición de montaje horizontal
— hasta 40 °C, máx. 10 A
— hasta 60 °C, máx. 6 A
Posición de montaje vertical
— hasta 40 °C, máx. 5 A
|
| Longitud del cable |
apantallado, máx. 1 000 m
no apantallado, máx. 600 m
|
| Alarmas/diagnósticos/información de estado |
Alarmas
Alarma de diagnóstico Sí |
| Diagnósticos |
Se puede leer la información de diagnóstico Sí |
| LED señalizador de diagnóstico |
Modo de seguridad Sí
Fallo agrupado SF (rojo) Sí
|
| Aislamiento galvánico |
Aislamiento galvánico módulos de S digitales
● entre los canales Sí
● entre los canales, en grupos de 5
● entre los canales y bus de fondo Sí
● entre los canales y la alimentación de la electrónica Sí
|
| Aislamiento |
Aislamiento ensayado con 370 V durante 1 min |
| Sistema de conexión |
Conector frontal requerido 40 polos |
| Dimensiones |
Ancho 40 mm
Altura 125 mm
Profundidad 120 mm
|
| Pesos |
Peso, aprox. 330 g |
