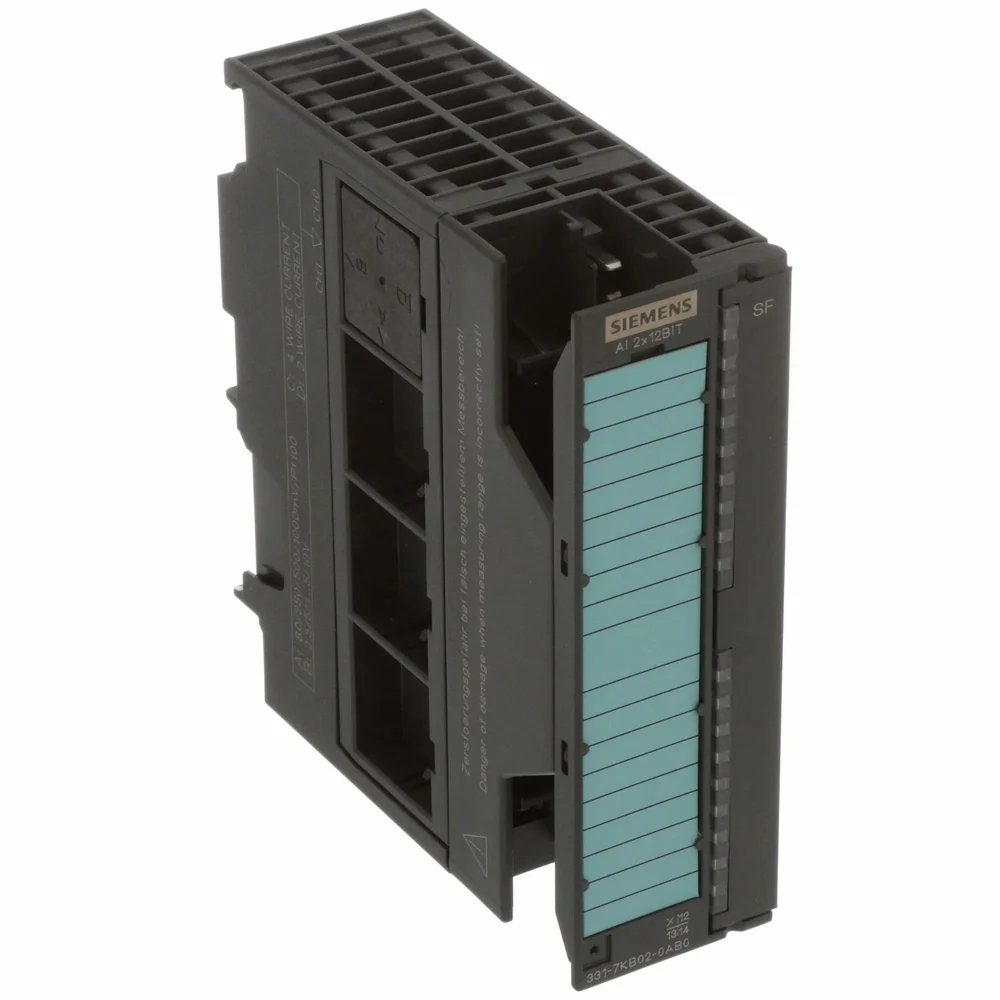

Siemens 6ES7331-7KB02-0AB0 Módulo de Entrada Analógica SIMATIC S7-300
El módulo Siemens 6ES7331-7KB02-0AB0 es un avanzado módulo de entrada analógica SM 331 para el sistema SIMATIC S7-300, con 2 entradas analógicas aisladas galvánicamente, resolución de 9/12/14 bits, y soporte para tensión, corriente, termopares, termorresistencias y resistencia. Incluye alarmas y diagnósticos parametrizables, ideal para aplicaciones de automatización industrial que requieren alta precisión en la captura de señales analógicas.
| Tensión de alimentación | |
|---|---|
| Tensión de carga L+ | ● Valor nominal (DC) 24 V |
| ● Protección contra inversión de polaridad Sí | |
| Intensidad de entrada | |
| de la tensión de carga L+ (sin carga) | máx. 30 mA |
| de bus de fondo | 5 V DC, máx. 50 mA |
| Pérdidas | |
| Pérdidas, típ. | 1 W |
| Entradas analógicas | |
| Número de entradas analógicas | 2 |
| Para medición de resistencia | 1 |
| Tensión de entrada admisible | |
| para entrada de tensión (límite de destrucción), máx. | 20 V; continuo; 75 V durante máx. 1 s (relación marca/espacio 1:20) |
| Intensidad de entrada admisible | |
| para entrada de corriente (límite de destrucción), máx. | 40 mA |
| Corriente de medición constante | |
| para transmisor tipo resistencia, típ. | 1,67 mA |
| Rangos de entrada | |
| Tensión | Sí |
| Intensidad | Sí |
| Termopar | Sí |
| Termorresistencia | Sí |
| Resistencia | Sí |
| Rangos de entrada (valores nominales), tensiones | |
| 0 a +10 V | No |
| 1 V a 5 V | Sí; Resistencia de entrada 100 kΩ |
| 1 V a 10 V | No |
| -1 V a +1 V | Sí; Resistencia de entrada 10 MΩ |
| -10 V a +10 V | Sí; Resistencia de entrada 100 kΩ |
| -2,5 V a +2,5 V | Sí; Resistencia de entrada 100 kΩ |
| -250 mV a +250 mV | Sí; Resistencia de entrada 10 MΩ |
| -5 V a +5 V | Sí; Resistencia de entrada 100 kΩ |
| -50 mV a +50 mV | No |
| -500 mV a +500 mV | Sí; Resistencia de entrada 10 MΩ |
| -80 mV a +80 mV | Sí; Resistencia de entrada 10 MΩ |
| Rangos de entrada (valores nominales), intensidades | |
| 0 a 20 mA | Sí; Resistencia de entrada 25 Ω |
| -10 mA a +10 mA | Sí; Resistencia de entrada 25 Ω |
| -20 mA a +20 mA | Sí; Resistencia de entrada 25 Ω |
| -3,2 mA a +3,2 mA | Sí; Resistencia de entrada 25 Ω |
| 4 mA a 20 mA | Sí; Resistencia de entrada 25 Ω |
| Rangos de entrada (valores nominales), termopares | |
| Tipo B | No |
| Tipo E | Sí; Resistencia de entrada 10 MΩ |
| Tipo J | Sí; Resistencia de entrada 10 MΩ |
| Tipo K | Sí; Resistencia de entrada 10 MΩ |
| Tipo L | No |
| Tipo N | Sí; Resistencia de entrada 10 MΩ |
| Tipo R | No |
| Tipo S | No |
| Tipo T | No |
| Tipo U | No |
| Tipo TXK/TXK(L) según GOST | No |
| Rangos de entrada (valores nominales), termorresistencias | |
| Cu 10 | No |
| Ni 100 | Sí; Estándar; Resistencia de entrada 10 MΩ |
| Ni 1000 | No |
| LG-Ni 1000 | No |
| Ni 120 | No |
| Ni 200 | No |
| Ni 500 | No |
| Pt 100 | Sí; Estándar; Resistencia de entrada 10 kΩ |
| Pt 1000 | No |
| Pt 200 | No |
| Pt 500 | No |
| Rangos de entrada (valores nominales), resistencias | |
| 0 a 150 Ohm | Sí; Resistencia de entrada 10 MΩ |
| 0 a 300 Ohm | Sí; Resistencia de entrada 10 MΩ |
| 0 a 600 Ohm | Sí; Resistencia de entrada 10 MΩ |
| 0 a 6000 Ohm | No |
| Termopar (TC) | |
| Compensación de temperatura | |
| — parametrizable | Sí |
| — compensación interna de temperatura | Sí |
| — compensación externa de temperatura con caja de compensación | Sí |
| — para temperatura de punto de comparación definible | Sí |
| Linealización de característica | |
| parametrizable | Sí |
| — para termopares | Tipo E, J, K, L, N |
| — para termorresistencias | Pt100 (estándar, rango climático), Ni100 (estándar, rango climático) |
| Longitud del cable | |
| apantallado, máx. | 200 m; 50 m a 80 mV y termopares |
| Formación de valor analógico para entradas | |
| Tiempo de integración y conversión/resolución por canal | |
| Resolución con rango de rebase (bits incl. signo), máx. | 15 bit; Unipolar: 9/12/12/14 bit; bipolar: 9 bit + signo/12 bit + signo/12 bit + signo/14 bit + signo |
| Tiempo de integración parametrizable | Sí; 2,5 / 16,67 / 20 / 100 ms |
| Tiempo de conversión básico, ms | 3 / 17 / 22 / 102 ms |
| Supresión de perturbaciones de tensión para frecuencia perturbadora f1 en Hz | 400 / 60 / 50 / 10 Hz |
| Conexión de los sensores | |
| para medición de tensión | Sí |
| para medición de corriente como transductor a 2 hilos | Sí |
| para medición de corriente como transductor a 4 hilos | Sí |
| para medición de resistencia con conexión a 2 hilos | Sí |
| para medición de resistencia con conexión a 3 hilos | Sí |
| para medición de resistencia con conexión a 4 hilos | Sí |
| Error/precisiones | |
| Límite de error práctico en todo el rango de temperatura | |
| Tensión, referida al rango de entrada, (+/-) | 1 %; ±1% (80 mV); ±0,6% (250 mV a 1 000 mV); ±0,8% (2,5 V a 10 V) |
| Intensidad, referida al rango de entrada, (+/-) | 0,7 %; 3,2 a 20 mA |
| Resistencia, referida al rango de entrada, (+/-) | 0,7 %; 150, 300, 600 Ohm |
| Termorresistencia, referida al rango de entrada, (+/-) | 0,7 %; ±0,7 % (Pt100/ Ni100); ±0,8 % (Pt100 clima) |
| Termopar, referida al rango de entrada, (+/-) | 1,1 %; Tipo E, J, K, L, N |
| Límite de error básico (límite de error práctico a 25 °C) | |
| Tensión, referida al rango de entrada, (+/-) | 0,6 %; ±0,6% (80 mV, 2,5 V a 10 V); ±0,4% (250 mV a 1 000 mV) |
| Intensidad, referida al rango de entrada, (+/-) | 0,5 %; 3,2 a 20 mA |
| Resistencia, referida al rango de entrada, (+/-) | 0,5 %; 150, 300, 600 Ohm |
| Termorresistencia, referida al rango de entrada, (+/-) | 0,6 %; ±0,5% (Pt100/ Ni100), ±0,6% (Pt100 clima) |
| Termopar, referida al rango de entrada, (+/-) | 0,7 %; Tipo E, N, J, K, L |
| Alarmas/diagnósticos/información de estado | |
| Función de diagnóstico | Sí; Parametrizable |
| Alarmas | ● Alarma de diagnóstico Sí |
| ● Alarma de límite Sí; Parametrizable, canal 0 | |
| Diagnósticos | ● Se puede leer la información de diagnóstico Sí |
| LED señalizador de diagnóstico | ● Fallo agrupado SF (rojo) Sí |
| Aislamiento galvánico | |
| Aislamiento galvánico módulos de E analógicas | |
| ● entre los canales | No |
| ● entre los canales y bus de fondo | Sí |
| ● entre los canales y la alimentación de la electrónica | Sí; No para transmisores a 2 hilos |
| Aislamiento | |
| Aislamiento ensayado con | 500 V DC |
| Sistema de conexión | |
| Conector frontal requerido | 20 polos |
| Dimensiones | |
| Ancho | 40 mm |
| Altura | 125 mm |
| Profundidad | 120 mm |
| Pesos | |
| Peso, aprox. | 250 g |
