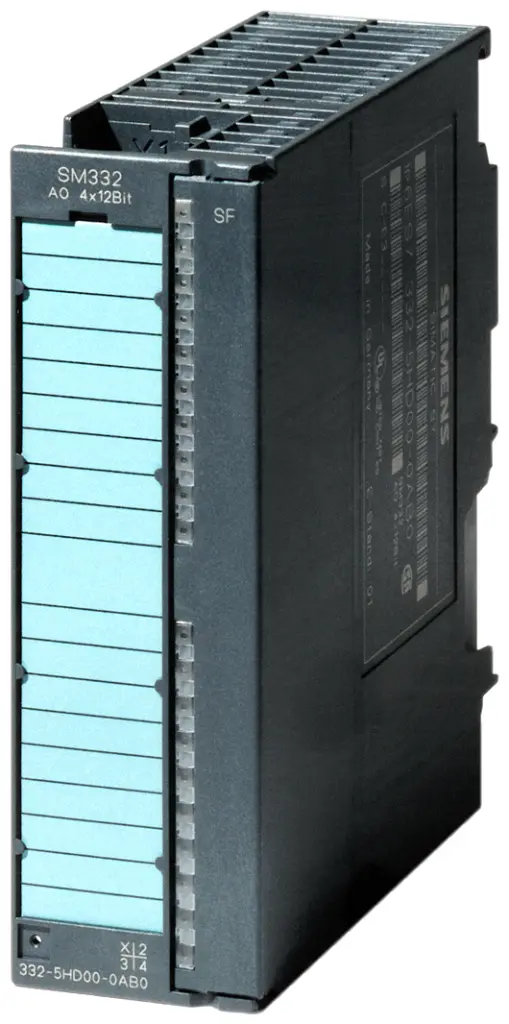

| Tensión de alimentación |
| Tensión de carga L+ |
● Valor nominal (DC) 24 V |
|
● Protección contra inversión de polaridad Sí |
| Intensidad de entrada |
| de la tensión de carga L+ (sin carga) |
máx. 240 mA |
| de bus de fondo |
5 V DC, máx. 60 mA |
| Pérdidas |
| Pérdidas, típ. |
3 W |
| Salidas analógicas |
| Nº de salidas analógicas |
4 |
| Salida de tensión, protección contra cortocircuito |
Sí |
| Salida de tensión, intensidad de cortocircuito, máx. |
25 mA |
| Salida de intensidad, tensión en vacío, máx. |
18 V |
| Rangos de salida, tensión |
| ● 0 a 10 V |
Sí |
| ● 1 V a 5 V |
Sí |
| ● -10 V a +10 V |
Sí |
| Rangos de salida, intensidad |
| ● 0 a 20 mA |
Sí |
| ● -20 mA a +20 mA |
Sí |
| ● 4 mA a 20 mA |
Sí |
| Resistencia de carga (en rango nominal de la salida) |
| ● con salidas de tensión, mín. |
1 kΩ |
| ● con salidas de tensión, carga capacitiva, máx. |
1 µF |
| ● con salidas de intensidad, máx. |
500 Ω |
| ● con salidas de intensidad, carga inductiva, máx. |
10 mH |
| Longitud del cable |
| ● apantallado |
máx. 200 m |
| Formación de valor analógico para salidas |
| Tiempo de integración y conversión/resolución por canal |
|
| ● Resolución con rango de rebase (bits incl. signo), máx. |
12 bit; ±10 V, ±20 mA, 4 mA a 20 mA, 1 V a 5 V: 11 bits + signo; 0 V a 10 V, 0 mA a 20 mA: 12 bits |
| ● Tiempo de conversión (por canal) |
0,8 ms |
| Tiempo de estabilización |
| ● para carga resistiva |
0,2 ms |
| ● para carga capacitiva |
3,3 ms |
| ● para carga inductiva |
0,5 ms; 0,5 ms (1 mH); 3,3 ms (10 mH) |
| Error/precisiones |
| Límite de error práctico en todo el rango de temperatura |
|
| ● Tensión, referida al rango de salida, (+/-) |
0,5 % |
| ● Intensidad, referida al rango de salida, (+/-) |
0,6 % |
| Límite de error básico (límite de error práctico a 25 °C) |
|
| ● Tensión, referida al rango de salida, (+/-) |
0,4 % |
| ● Intensidad, referida al rango de salida, (+/-) |
0,5 % |
| Alarmas/diagnósticos/información de estado |
| Función de diagnóstico |
Sí; parametrizable |
| Alarmas |
● Alarma de diagnóstico Sí; parametrizable |
| Diagnósticos |
● Se puede leer la información de diagnóstico Sí |
| LED señalizador de diagnóstico |
● Fallo agrupado SF (rojo) Sí |
| Aislamiento galvánico |
| Aislamiento galvánico módulos de S analógicas |
|
| ● entre los canales |
No |
| ● entre los canales y bus de fondo |
Sí |
| ● entre los canales y la tensión de carga L+ |
Sí |
| ● entre los canales y la alimentación de la electrónica |
Sí |
| Aislamiento |
| Aislamiento ensayado con |
500 V DC |
| Sistema de conexión |
| Conector frontal requerido |
20 polos |
| Dimensiones |
| Ancho |
40 mm |
| Altura |
125 mm |
| Profundidad |
117 mm |
| Pesos |
| Peso, aprox. |
220 g |
