| Información general |
| Designación del tipo de producto |

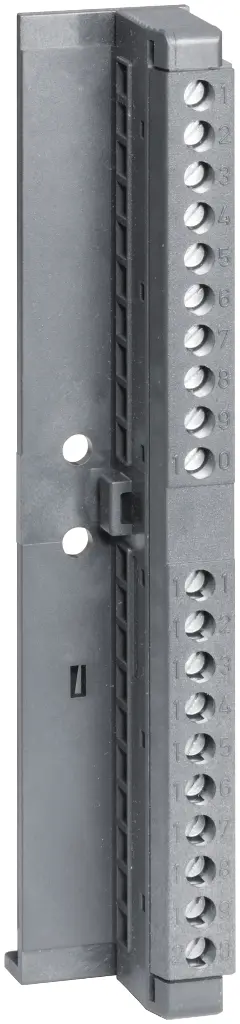

Conector frontal |
| Condiciones ambientales |
| Temperatura ambiente en servicio |
● mín. 0 °C
● máx. 60 °C |
| Temperatura ambiente en almacenaje/transporte |
● mín. -40 °C
● máx. 70 °C |
| Accesorios |
| Forma parte del producto |
S7-300 |
| Sistema de conexión |
| Conexión de señales de E/S |
● Sistema de conexión Bornes de tornillo
● Número de cables por conexión 1; o combinación de 2 conductores hasta 1,5 mm² (total) en una puntera de cable común |
| Sección de conductor en mm² |
— sección de conductor embornable para cables macizos, mín. 0,25 mm²
— sección de conductor embornable para cables macizos, máx. 1,5 mm²
— sección de conductor embornable para cables flexibles sin puntera, máx. 0,25 mm²
— sección de conductor embornable para cables flexibles sin puntera, máx. 1,5 mm²
— sección de conductor embornable para cables flexibles con puntera, mín. 0,25 mm²
— sección de conductor embornable para cables flexibles con puntera, máx. 1,5 mm² |
| Sección de conductor según AWG |
— sección de conductor embornable para cables macizos, mín. 24
— sección de conductor embornable para cables macizos, máx. 16
— sección de conductor embornable para cables flexibles sin puntera, máx. 24
— sección de conductor embornable para cables flexibles sin puntera, máx. 16
— sección de conductor embornable para cables flexibles con puntera, mín. 24
— sección de conductor embornable para cables flexibles con puntera, máx. 16 |
| Tratamiento del extremo de hilo |
— Longitud pelada de los cables, mín. 6 mm
— Longitud pelada de los cables, máx. 6 mm
— Puntera según DIN 46228 sin forro de plástico Forma A, de 5 a 7 mm de longitud
— Puntera según DIN 46228 con forro de plástico Forma E, hasta 6 mm de longitud |
| Montaje |
| — Herramienta |
Destornillador, forma cónica, 3 mm a 3,5 mm |
| — Par de apriete, mín. |
0,4 N·m |
| — Par de apriete, máx. |
0,7 N·m |
| Dimensiones |
| Ancho |
23 mm |
| Altura |
131 mm |
| Profundidad |
36 mm |
| Pesos |
| Peso, aprox. |
70 g |
