SIWAREX JB 7MH4710-1BA de Siemens es una caja de conexión diseñada para integrar múltiples celdas de carga en sistemas electrónicos de pesaje industrial. Forma parte de la familia SIWAREX, reconocida mundialmente por su confiabilidad en aplicaciones de dosificación, pesaje de procesos, control de silos, balanzas para tolvas, tanques, mezcladoras, cintas transportadoras y plataformas de pesaje utilizadas en la industria alimenticia, agroindustria, minería, química, cementera, logística y tratamiento de materiales.
Su función principal consiste en realizar la conexión en paralelo de hasta cuatro celdas de carga mediante tecnología de 4 o 6 hilos, permitiendo posteriormente enlazar el conjunto hacia un módulo de pesaje. Cuando la aplicación requiere una mayor cantidad de sensores, es posible conectar varias cajas SIWAREX JB entre sí mediante conexiones en cascada, facilitando la implementación de sistemas de pesaje de gran capacidad manteniendo una arquitectura ordenada y de fácil mantenimiento.

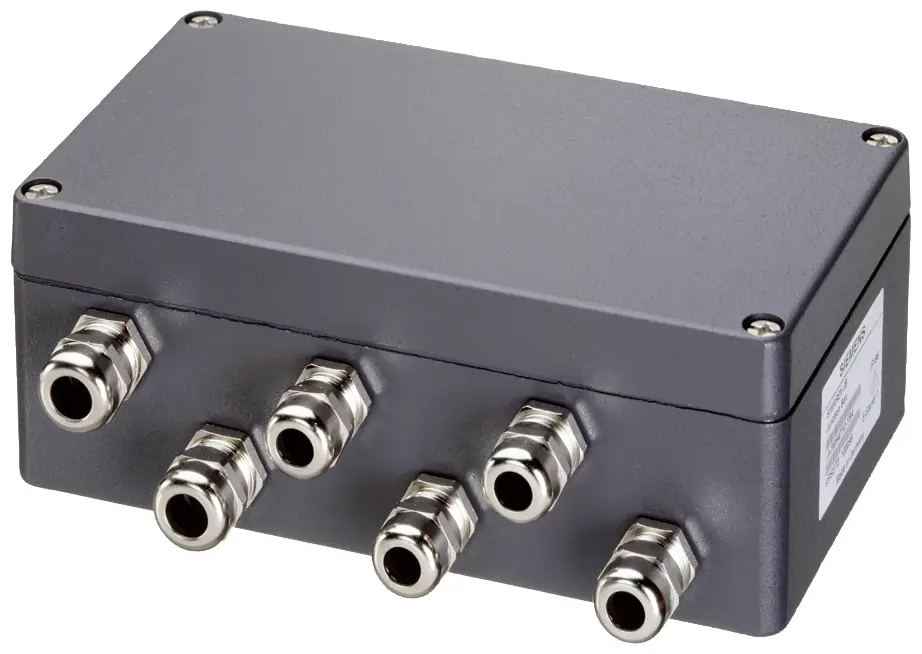

El gabinete está construido en aluminio inyectado AlSi12 con pintura en polvo de alta resistencia, ofreciendo una excelente protección mecánica frente a golpes, vibraciones y ambientes industriales agresivos. Su grado de protección IP66 garantiza una elevada resistencia al ingreso de polvo y agua, permitiendo su instalación tanto en interiores como en exteriores protegidos. Los prensacables metálicos con blindaje EMC aseguran una conexión confiable de las mallas de los cables, minimizando la influencia de interferencias electromagnéticas sobre las señales de muy bajo nivel provenientes de las celdas de carga.

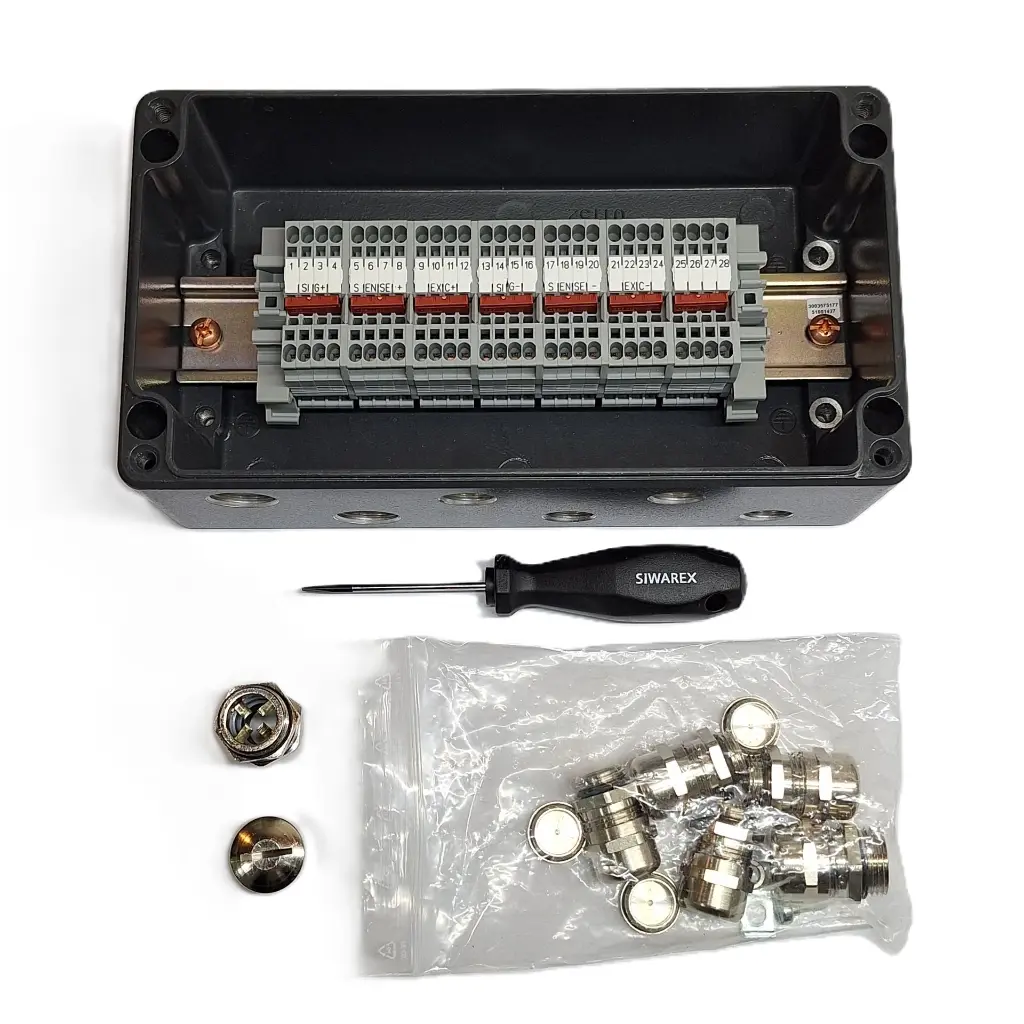

La conexión eléctrica se realiza mediante borneras de resorte libres de mantenimiento, una tecnología ampliamente utilizada en automatización industrial debido a que mantiene constante la presión de contacto durante toda la vida útil del equipo, incluso en aplicaciones sometidas a vibraciones continuas. Esta solución elimina la necesidad de reaprietes periódicos y mejora significativamente la confiabilidad del sistema de medición.
La SIWAREX JB admite celdas de carga tanto de 4 hilos como de 6 hilos, incorporando terminales específicas para líneas de excitación, señal y sensado (Sense), además de un borne para equipotencialización (PAL). Su diseño facilita la instalación siguiendo las buenas prácticas de compatibilidad electromagnética (EMC), preservando la precisión de la medición incluso cuando la instalación comparte espacio con motores, variadores de frecuencia y otros equipos industriales de potencia.
El equipo puede utilizarse tanto en instalaciones convencionales como en aplicaciones ubicadas en áreas potencialmente explosivas, ya que cumple los requisitos para la conexión de circuitos intrínsecamente seguros conforme a las normas EN 60079, siempre que la instalación completa respete las reglamentaciones aplicables. Asimismo, cumple con exigentes estándares internacionales de compatibilidad electromagnética como EN 61326, EN 45501 y NAMUR NE21, asegurando un funcionamiento confiable dentro de sistemas industriales modernos.
Gracias a su construcción robusta, elevada inmunidad frente a perturbaciones eléctricas, facilidad de instalación y total compatibilidad con los módulos de pesaje SIWAREX de Siemens, la SIWAREX JB 7MH4710-1BA constituye una solución profesional para centralizar conexiones de celdas de carga y construir sistemas de pesaje precisos, confiables y preparados para operar de forma continua durante muchos años con mínimos requerimientos de mantenimiento.
